Проектирование и монтаж СКС

Структурированная кабельная сеть (СКС) представляет собой телекоммуникационную систему, поддерживающую широкий спектр приложений для передачи видеоданных, речи, управляющих сигналов и информации в различных других форматах.

В структуру СКС не входит оборудование, которое используется для поддержки одного или нескольких приложений - проектирование СКС производится без привязки к каким-либо конкретным сетевым технологиям.

Параметры и функции СКС

Структурированная кабельная сеть обладает следующими функциями и характеристиками:

• Она универсальна – может быть применена для передачи данных посредством как имеющихся, так и перспективных разновидностей сетевого оборудования;
• На работы по монтажу СКС, как правило, предоставляется гарантия от 10 лет и более. Прокладка СКС осуществляется на этапе строительства объекта либо капитального ремонта помещений;
• На базе такой системы может быть построена единая централизованная служба эксплуатации объекта;
• Используя СКС, можно оперативно и с небольшими расходами вносить изменения в топологию маршрутов передачи данных, а также обустраивать новые полнофункциональные рабочие места без прокладки новых кабелей;
• С помощью СКС можно реализовать на объекте концепцию «мультимедийной среды». В этом случае, для монтажа сетей СКС задействуются разные виды кабелей: оптоволокно, коаксиальный кабель, экранированная и обычная витая пара.

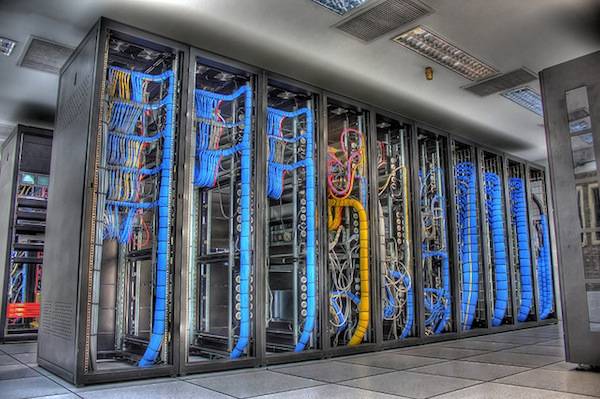

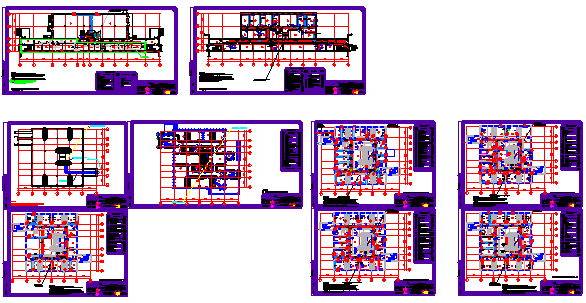

Рассмотрим принцип создания структурированной сети кабелей на примере реального проекта монтажа СКС и ЛВС для пяти этажей административного здания и двух этажей прилегающего к нему вспомогательного блока.

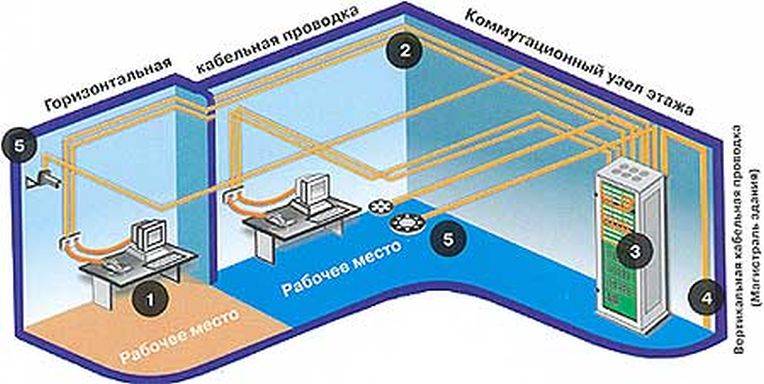

Тип архитектуры – «Звезда». Согласно проекту СКС включает в себя следующие компоненты:

• Подсистемы, в которые входит поэтажно расположенное кроссовое оборудование узлов коммуникации, а также оборудование медного и основного кросса;
• Компоненты рабочего места, включающие в себя оборудование для подключения пользователей к ЛВС;
• Подсистемы вертикального типа, которая отвечает за коммутацию медного и основного кросса с рабочими местами, а также с кроссовым оборудованием на этажах;
• Подсистемы горизонтального типа, используемой для коммутации кроссового оборудования с рабочими местами.

Оборудование рабочих мест

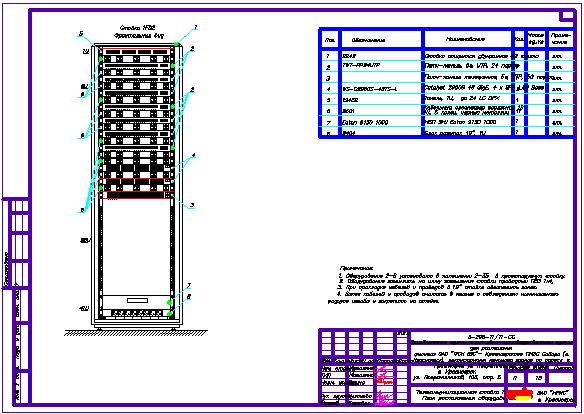

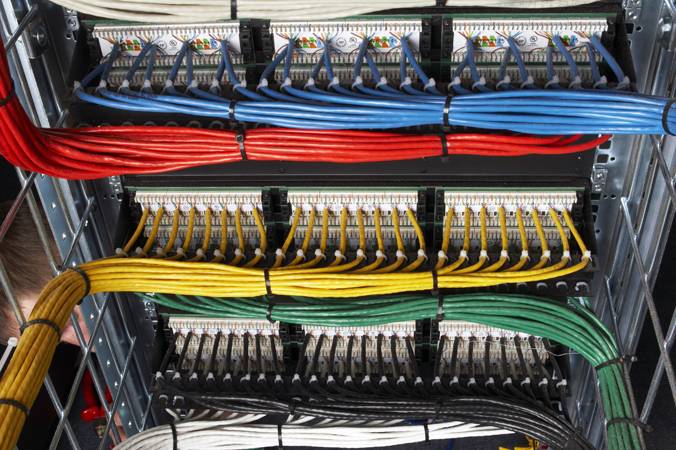

Каждое рабочее место оснащается универсальным блоком розеток, который включает порты RJ-45, подключаемые к патч-панели шкафа, расположенного на каждом этаже в узле коммутации. Подключение производится «витой парой» класса 5Е.

Все рабочие места оборудуются 3-метровым кабелем с окольцовкой разъемами RJ-45. К розеткам этот кабель спускается по каналу размерами 50 на 150. Для обустройства кабельной подсистемы горизонтального типа используются 4 парных кабеля, причем наибольшая допустимая длина такого кабеля составляет 90 метров (нормы монтажа СКС, в частности, требование стандарта EIA/TIA-568-В.2.1).

В помещениях прокладка кабелей СКС производится за подвесным потолком, причем по нормам монтажа сетей связи их спускают только в специальных кабель каналах. В коридорах прокладка осуществляется при помощи лотка-сетки за подвесным потолком.

Для прокладки подсистемы вертикального типа используются жесткие трубы. Она исполняется на основе медного четырехпарного кабеля UTP Cat.5Е, а также 1-модового восьмиволоконного кабеля оптического типа.
